隨著一二次融合柱上斷路器和環網柜在國網的大規模推廣應用，對此類產品的質量要求和檢測規范也在不斷完善和改進之中，目前市場上有不少系統全面的檢測手段和方式在被廣泛應用，下面我們會介紹一種較為實用型的檢測手段供參考。

     一二次融合設備檢測裝置，又稱作一二次融合柱上斷路器檢測裝置，可以直接接入高壓柱上斷路器和配電終端，用來檢測各種電子式或電磁式傳感器的比差、角差、極性、變比等，因其采用較同類產品獨特的設計思路和測試方法，而且可以三相同時檢測，也省去了傳統檢測方式所需的各種配套設備，在檢測成為大為降低的同時使得工作效率大為提升，產品因此深受關注。

一 、主要功能和特點

1、電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。

3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。

4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。

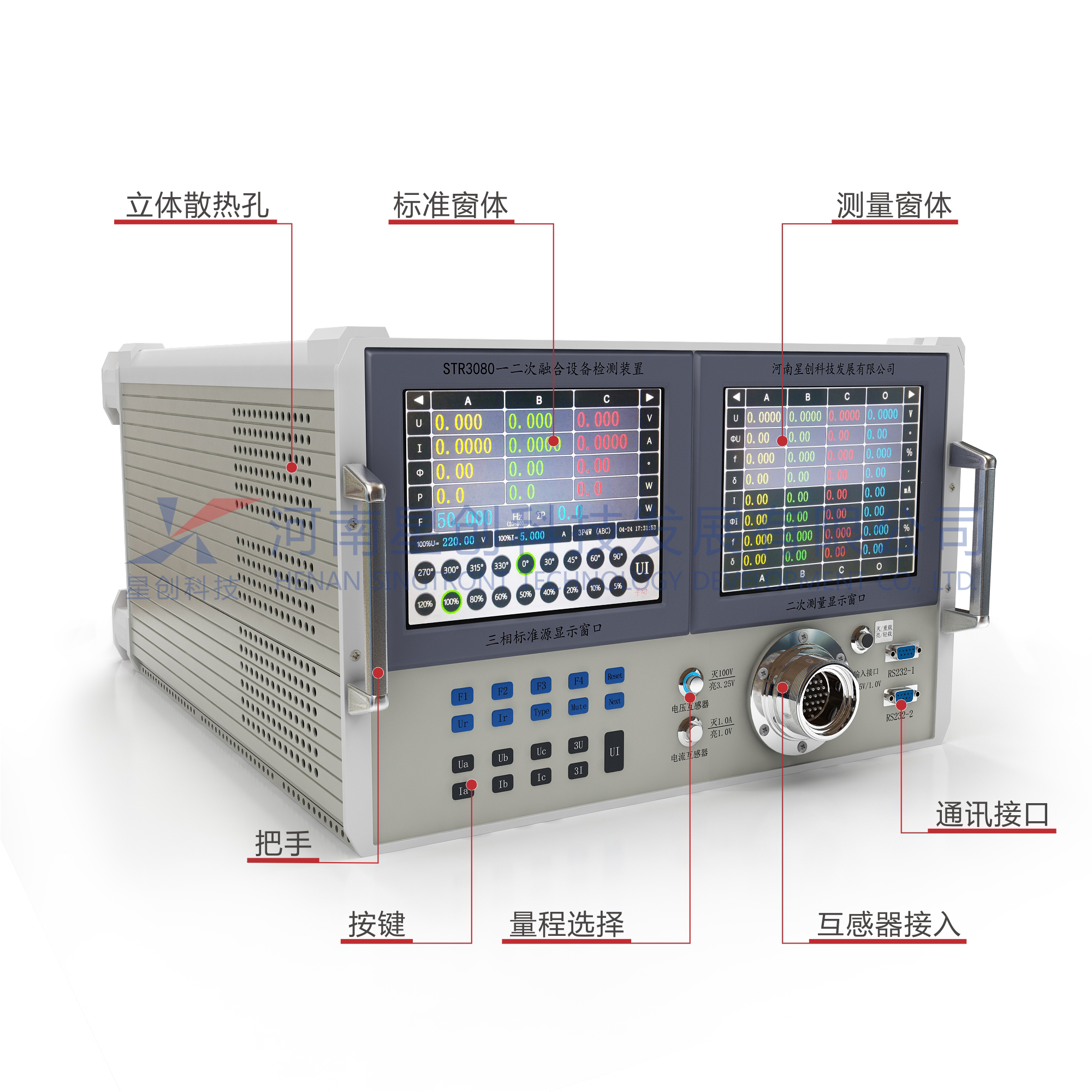

5、標準源和一二次融合測量部分采用獨特的雙屏設計結構，雙顯示屏均可觸摸操作。

6、觸摸屏上，以及前面板上均配置有操作按鍵，電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。

7、獨有的即點即輸功能，極大地簡化了操作流程。

8、電壓通道可以外接220V/5773V的高壓升壓器，產生高電壓信號。

9、可以同時測量顯示三相電壓互感器、零序電壓互感器的比差和角差。

10、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。

11、互感器二次電壓電流，一次電壓電流可以切換顯示。

12、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。

13、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。

14、采用先進的功放技術，可靠性、穩定性大大提高。

二、 主要技術指標

1、交流電壓輸出

硬件量程：380V、220V、100V、57.7V、2.5V，

調節范圍：(1-120)%RG   調節細度：0.01%RG

準確度：0.1%RG              穩定度：≤0.02%/2min

失真度：≤0.3%（非容性負載）；每相最大輸出功率：50VA

外接升壓器，可以直接輸出高精度5773伏高壓信號。

2、交流電壓輸入

 硬件量程：100V、3.25V     準確度：0.1%RG

3、交流電流輸出

硬件量程：100A、20A、5A、1A(或1V)、0.2A、0.05A。

調節范圍:  (1～120)%RG    調節細度:  0.01%RG

準確度：0.1%RG             穩定度：≤0.02%/2min

失真度：≤0.3%（非容性負載）

每相最大輸出功率：100A量程：150VA

                  20A量程：50VA

5A、1A、0.2A量程：20VA

0.05A量程：10VA

   4、交流電流輸入

        硬件量程：1A、1V         準確度：0.1%RG

   5、比差測量準確度：0.1% RG

   6、角差測量準確度：2′

7、有功功率

準確度：0.1%RG           穩定度：0.02%RG/2min

8、相位

調節范圍:  0°～359.99°   調節細度： 0.02°

準確度： 0.05°

9、頻率

調節范圍： 20Hz～80Hz；   調節細度： 0.001Hz

準確度： 0.01Hz

10、功率因數

調節范圍： -1～0～+1       調節細度： 0.001

準確度： 0.001

11、環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

工作電源： AC220V±15%，最大功耗1300VA

12、外觀尺寸及重量

外觀尺寸：450mm×620mm×275mm

重量： 38Kg
