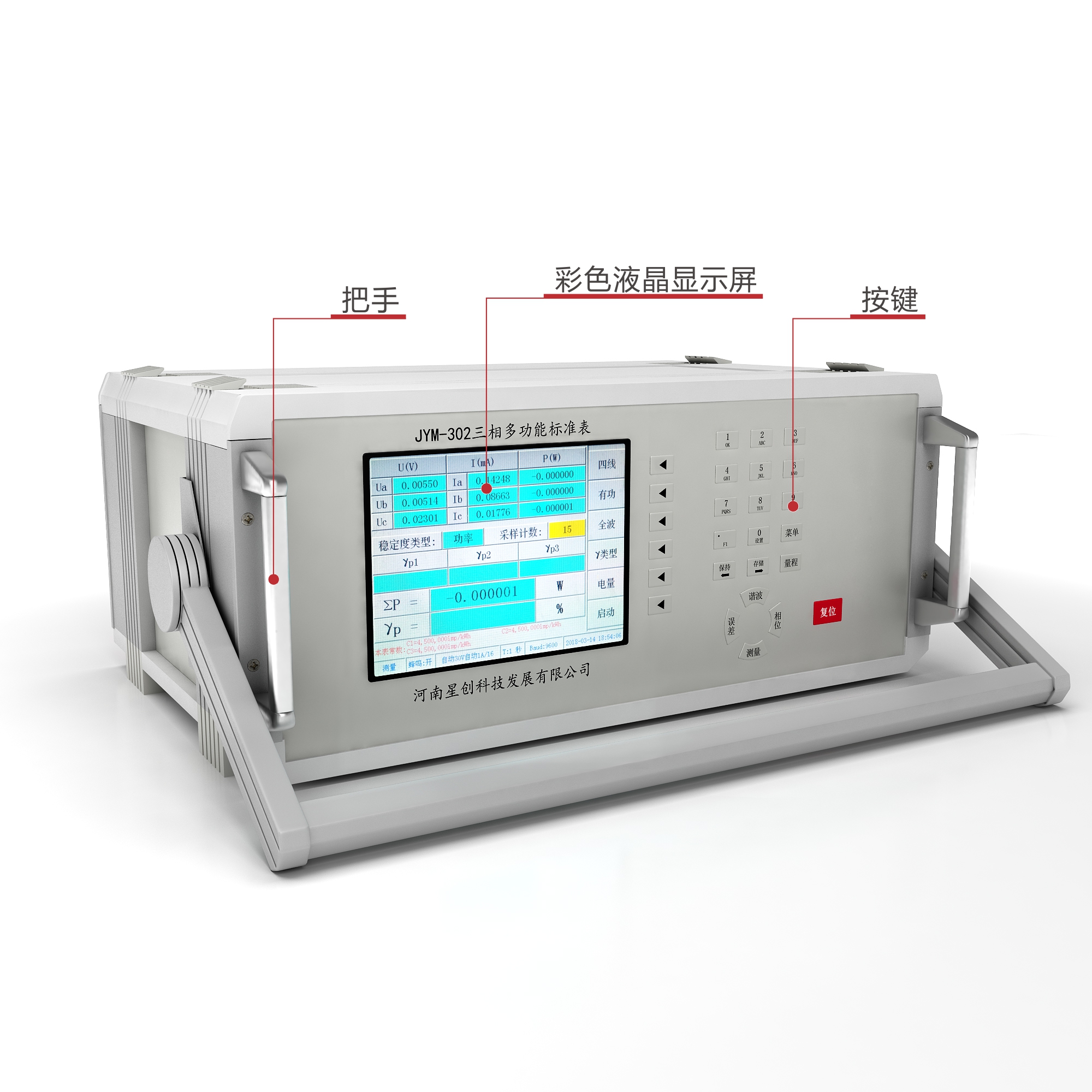

近日一種超寬量程設計，電壓測量范圍0-1000V, 電流測量范圍0-240A，電流能實現從0.5毫安-240A全量程自動換擋，0.5mA-5mA區間測量精度高于0.05%; 5mA-240A區間測量精度優于0.02%的高精度高穩定度標準表產品順利推出，它打破了現有產品在超小電流信號和大電流信號狀態測量精度不高，線性度較差，誤差不穩的現狀，從關鍵技術應用上實現重大突破，滿足了眾多特殊用戶的使用需求和一些指定標準的檢測領域使用需求，同時進一步拓寬了電能計量標準的檢測范圍，為電能計量行業國產標準的技術提升進步具有重大實際意義。

    由于產品體積較小，便于攜帶，既能在實驗室作為標準器具使用，又可以攜帶至現場進行檢定，非常適合于各級計量檢定機構作為業務開展的工具類標準器具，尤其是在電能表檢定裝置的年度檢定工作中更能發揮其獨到的靈巧精準便攜的特性。

  產品具體技術指標：

1.  電流測量（實際有效值 RMS）

量程：200A、100A、50A、25A、20A、10A、5A、2.5A、2A、1、0.5A、0.25A、0.2A、0.1A、50mA、40mA、20mA、10mA、5mA、2.5mA;

量程既可以可自動切換也可手動切換。

顯示范圍：0.00000mA～120.000A

測量誤差：±0.02%RD（5mA~240A）；±0.05%RD（0.5mA~5mA）

              2～10次諧波：諧波含量 ≤30% 時；誤差： 0.05%

              11～21次諧波：諧波含量 ≤30% 時；誤差：0.1%

              22～51次諧波：諧波含量 ≤30% 時；誤差：0.5%

              測量時間基準：1～99S

2.電壓測量 （實際有效值 RMS）

量程：60V、120V、240V、480V，量程可自動切換也可手動切換。

顯示范圍：0.00000V～576.000V

測量誤差：±0.02%RD（40V~576V）

              2～10次諧波：諧波含量 ≤30% 時；誤差：0.05%

              11～21次諧波：諧波含量 ≤30% 時；誤差：0.1%

              22～51次諧波：諧波含量 ≤30% 時；誤差：0.5%

測量時間基準：1～99S

3.功率測量

測量誤差：

有功功率：  ±0.02% RD（40V~576V，5mA~240A，PF≥0.5）

                   ±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5）

正弦無功功率：±0.02% RD（40V~576V，5mA~240A，PF≥0.5）

±0.05% RD（40V~576V，0.5mA~5mA，PF≥0.5）

正弦視在功率：±0.02% RD（40V~576V，10mA~240A，PF≥0.5）

±0.05% RD（40V~576V，5mA~5mA，PF≥0.5）

2～21 諧波有功功率：±0.1%（40V~576V，5mA~240A，PF≥0.5）

顯示范圍：6位數字顯示

4.相位測量（每相電壓和電流之間的相位差）

測量誤差：0.01°（40V~576V，5mA~240A，正弦波）

顯示范圍：  0.000°～359.999°

5.功率因素測量（每相功率因素和三相功率因素）

測量誤差：±0.0002（40V~576V，5mA~240A）

顯示范圍：-1.00000 ~ 0 ~ +1.00000

6.頻率測量

測量范圍：40～70Hz

測量誤差：0.005%RD

顯示范圍：40.0000Hz ~ 69.9999Hz

7.諧波測量

測量諧波次數：2～63次

諧波測量誤差：±10%RD±0.1%

失真度測量誤差：±10%RD±0.1%

8.電能測量

電能測量誤差：

有功電能：±0.02%（40V~576V，5mA~240A，PF≥0.5）

                 ±0.05%（40V~576V，5mA~5mA，PF≥0.5）

正弦無功電能：±0.02%（40V~576V，5mA~240A，PF≥0.5）

              ±0.05%（40V~576V，0.5mA~5mA，PF≥0.5）

顯示范圍：（0.00…999999）Wh、varh、Vah

9.電能誤差測量

被檢表常數范圍：1～999999999999imp/kWh（kvarh、kVAh）

脈沖數設置范圍：   1～9999999

10.脈沖輸入

脈沖輸入電平：3～12V

輸入頻率：    2MHz (max)

最小脈沖寬度：  250nS

最小脈沖間隔：  250nS

11.標準電能脈沖輸出

脈沖電平：5V±5%，100mA

輸出頻率：額定頻率60KHz(額定電壓、電流量程，且PF=1)

最大脈沖輸出頻率：86.4 KHz（1.2倍電壓量程，1.2倍電流量程，且PF=1）

12.影響量引起的誤差極限值

測量線路電壓影響量：≤0.004%（測量電壓變化 ±10%）

測量頻率影響量：    ≤0.004%（測量信號頻率變化 ±10%）

輔助電源電壓影響量：≤0.002%（輔助電源電壓變化 ±15%）

輔助電源頻率影響量：≤0.002%（輔助電源頻率變化 ±5%）

輔助電源相別影響量：≤0.002%

逆相序影響量：       ≤0.002%

電流中3次諧波影響量：≤0.004%

外部交流磁感應影響量：0.01%

13．溫度

     溫度系數：≤0.0005% /℃

     自然影響：≤0.01%

     預熱時間：30分鐘

14．24小時變差：≤0.004%

15. 絕緣電阻：輔助電源端子對機殼（地）、輸入端子對輔助電源端子以及輸入端子對機殼的絕緣電阻：≥100MΩ

16.  工頻耐壓：

     所有的接線端對機殼接地端間耐壓：≥2KV,（50Hz正弦波，測量時間1分鐘，電流5mA）

     輔助電源與所有的輸入電路間，所有輸入電壓電路與電流電路間，以及不同相別的電流電路間：≥600V,（50Hz正弦波，測量時間1分鐘，電流5mA）

17.工作環境

額定溫度：23℃±2℃

工作溫度范圍：10℃~30℃

最高工作溫度范圍：0℃~40℃

濕度：45～80%R.H】

供電電源：220V±10％  50Hz±1％

    功耗：≤35VA。

18. 其它

    體積：442 × 220 × 155 mm。

    重量：10公斤。

19．參照標準：（DL/T 585－95）、（JJG597-2005）等。
