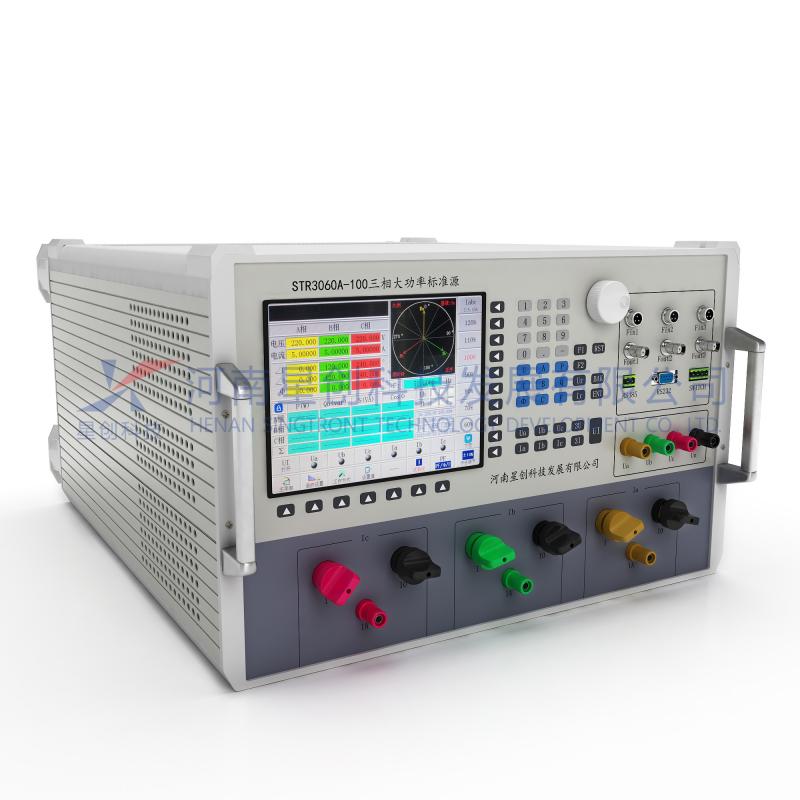

一、 產品外觀

二 、主要功能和特點

1、可輸出高穩定度、高準確度的三相工頻電壓、電流、相位、頻率、功率、功率因數信號。

2、可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。

3、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。

4、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。

5、高達32項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。

6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作為電能表檢定裝置使用。

7、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。

8、具有超強的電容負載驅動能力，可滿足各種性質負載要求。

9、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。

10、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。

11、儀器配備外控開關接口，可外接腳踏開關控制信號的啟停，特別適合生產部門使用。

12、采用軟件和硬件雙重閉環技術，確保輸出的標準信號超乎想象。

13、采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。

14、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。

三、 主要技術指標

1、交流電壓輸出

量程RG：380V、220V、100V、57.735V

調節范圍：(0～120)%RG        調節細度：0.01%RG

準確度：0.05%RG               穩定度：≤0.02%/3分鐘

失真度：≤0.1%（非容性負載）   每相最大輸出功率：50VA

2、交流電流輸出

量程RG：100A、20A、5A、1A、0.2A、0.05A

調節范圍: (0～120)%RG     調節細度: 0.01%RG

準確度：0.05% RG          穩定度：≤0.02%/3分鐘

失真度：≤0.1%（非容性負載）

每相最大輸出功率：100A量程：150VA  ；         20A量程：50VA

5A、1A、0.2A量程：20VA  ；  0.05A量程：10VA

3、相位

調節范圍: 0°～359.999°；   調節細度：0.001°  準確度：0.02°

4、頻率

調節范圍：40Hz～70Hz；    調節細度：0.0001Hz； 準確度：0.001Hz

5、有功功率

準確度：0.05%RG    穩定度：≤0.05%/3分鐘

6、功率因數

調節范圍：-1.0～0～+1.0    調節細度：0.0001    準確度：0.001

   7、諧波輸出

        諧波次數：2-51次           諧波含有率設置范圍：0～40%

        諧波含有率設置準確度：設置值±0.1%

8、脈沖輸入

脈沖輸入電平：TTL電平

輸入頻率：最大2MHz

最小脈沖寬度：250nS

最小脈沖間隔：250nS

9、標準電能脈沖輸出

脈沖電平：5V±5%，5mA

輸出頻率：額定頻率60KHz(額定電壓、電流量程，且PF=1)

最大輸出頻率：86.4 KHz（1.2倍電壓量程，1.2倍電流量程，且PF=1）

10、環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

  工作電源： AC220V±15%，最大功耗1300VA

11、外觀尺寸及重量

外觀尺寸：450mm×620mm×275mm

重量： 38Kg
