產品別稱:
電能質量監測終端檢定裝置 電能質量標準檢定裝置 電能質量標準分析裝置 多功能電能質量標準源 電能質量綜合檢定裝置 電能質量標準源 電能質量標準裝置 電能質量測試分析平臺系統 電能質量檢定系統 電能質量信號分析檢定裝置 諧波發生器標準裝置 電壓驟降儀校驗裝置 電壓驟降儀檢定裝置 諧波標準裝置 多功能閃變及驟升驟降標準裝置 諧波分析檢定系統

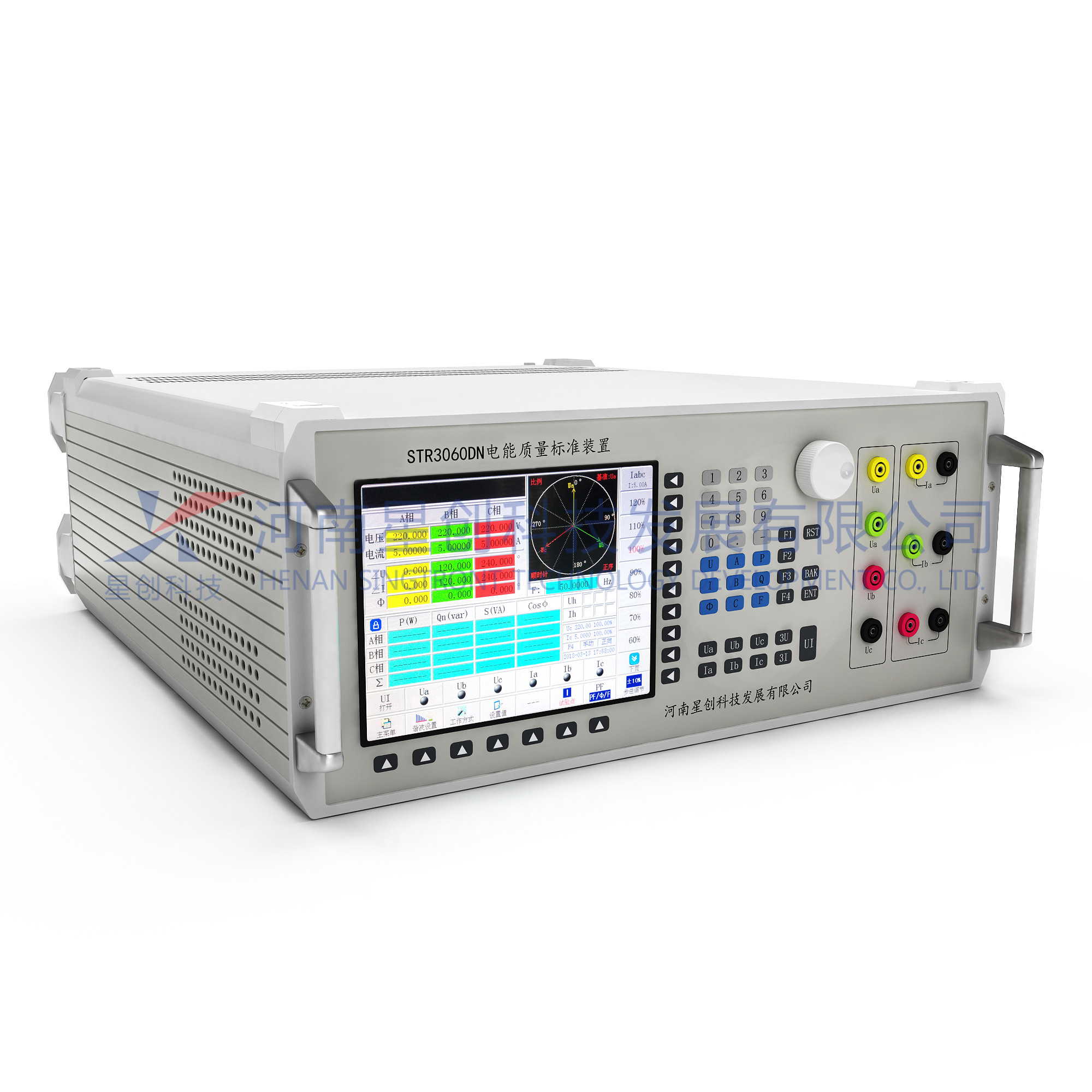

本儀器采用高速交流采樣、高精度DDS波形合成、高速數字信號處理器（DSP）、復雜可編程邏輯陣列（CPLD）、大功率集成功放、嵌入式計算機系統等技術設計而成。適用于各種電能質量分析儀、電能錄波儀、便攜式錄波儀、電能質量監測裝置、多功能數顯表、各種數字及指示儀表的檢測，是電力系統及計量檢測行業用于各種電力產品檢定和校準的理想設備。
產品簡介
1、可輸出高穩定度、高準確度的三相交流標準源信號，三相交流電壓、電流、相位、頻率、功率、功率因數高精度標準源閉環輸出，以及高精度高線性輸出的直流電壓、直流電流信號。
2、可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
3、 本裝置可對電能質量測試分析儀的電壓、電流、頻率、諧波、閃變、間諧波、驟升驟降以及三相不平衡度等多項功能進行全面檢定。
4、 可按國家相關行業標準產生標準閃變、間諧波、驟升/驟降等信號，輸出準確度高?？梢苑奖氵M(jìn)行各種電能質量功能試驗、諧波試驗等。
5、 可單獨設置每路電壓、電流、諧波、閃變、間諧波、驟升/驟降、相位，方便快捷，便于進行單路電能質量試驗分析及諧波試驗。
6、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。良好的動態負載自動調整基數和軟件自校準功能，有效的保證標準源輸出的準確性和可靠性。
7、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。
8 、高達32項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。
9、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作為電能表檢定裝置使用。
10、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。
11、具有超強的電容負載驅動能力，可滿足各種性質負載要求。

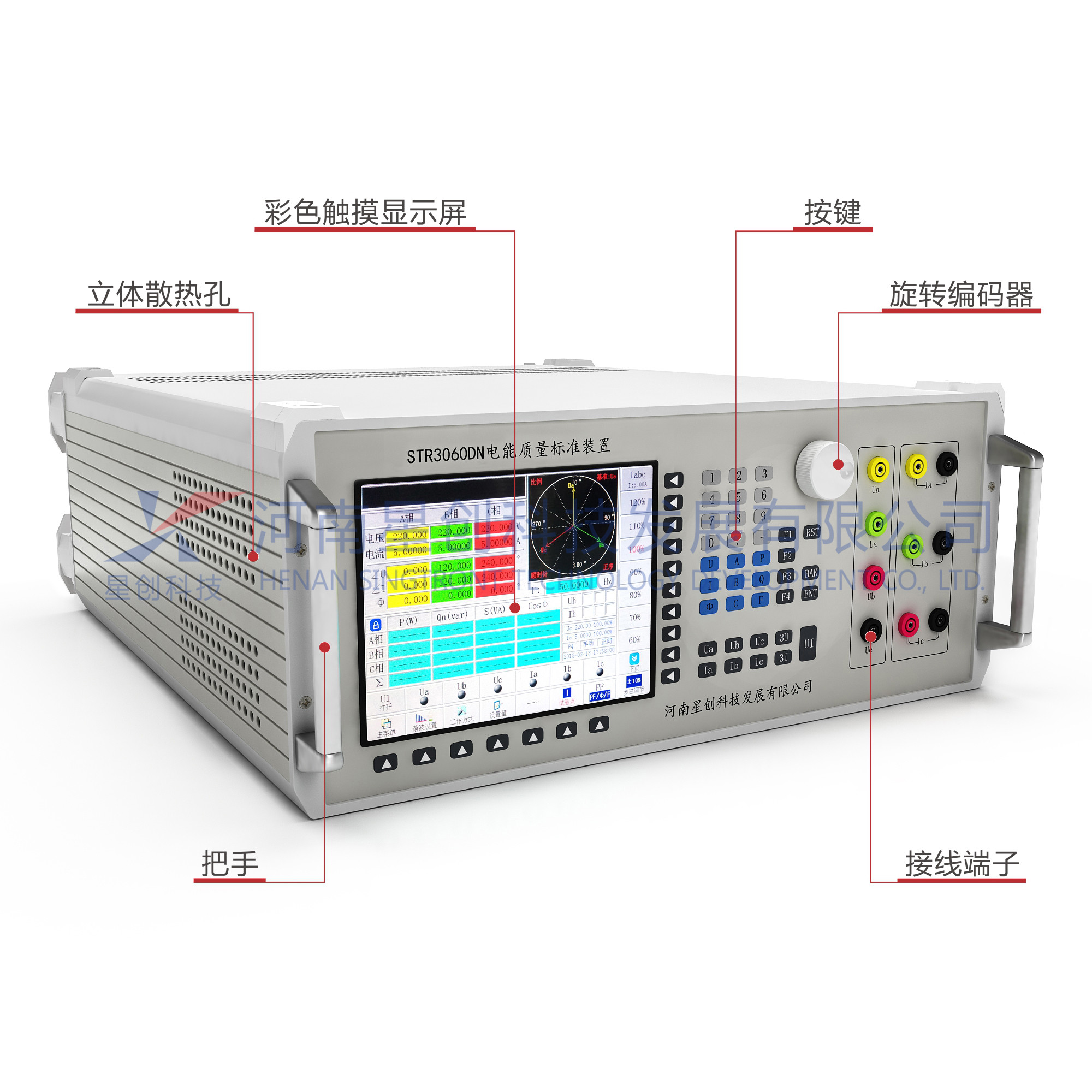

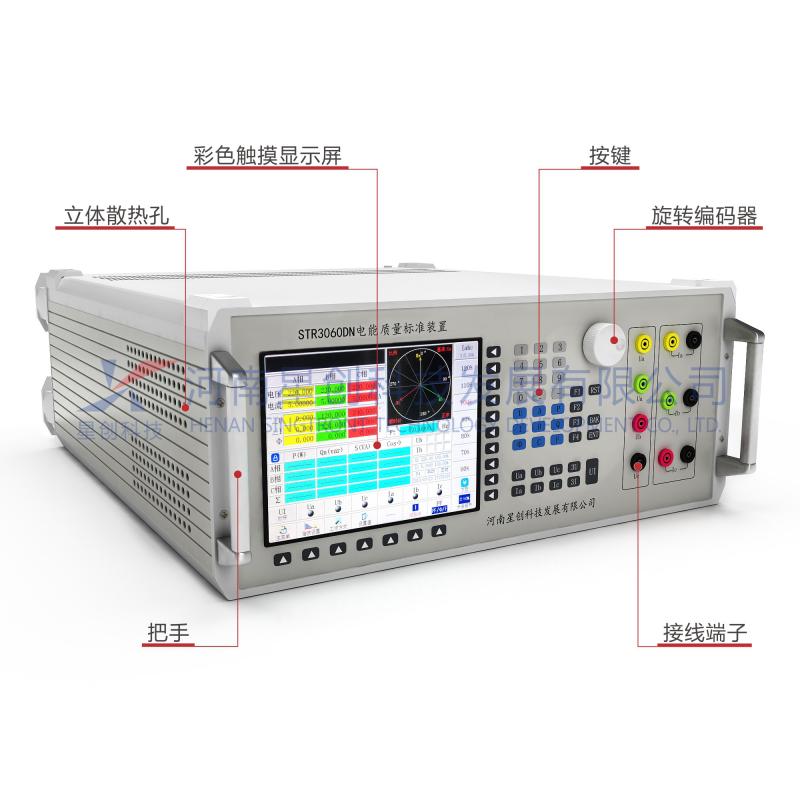

12、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。

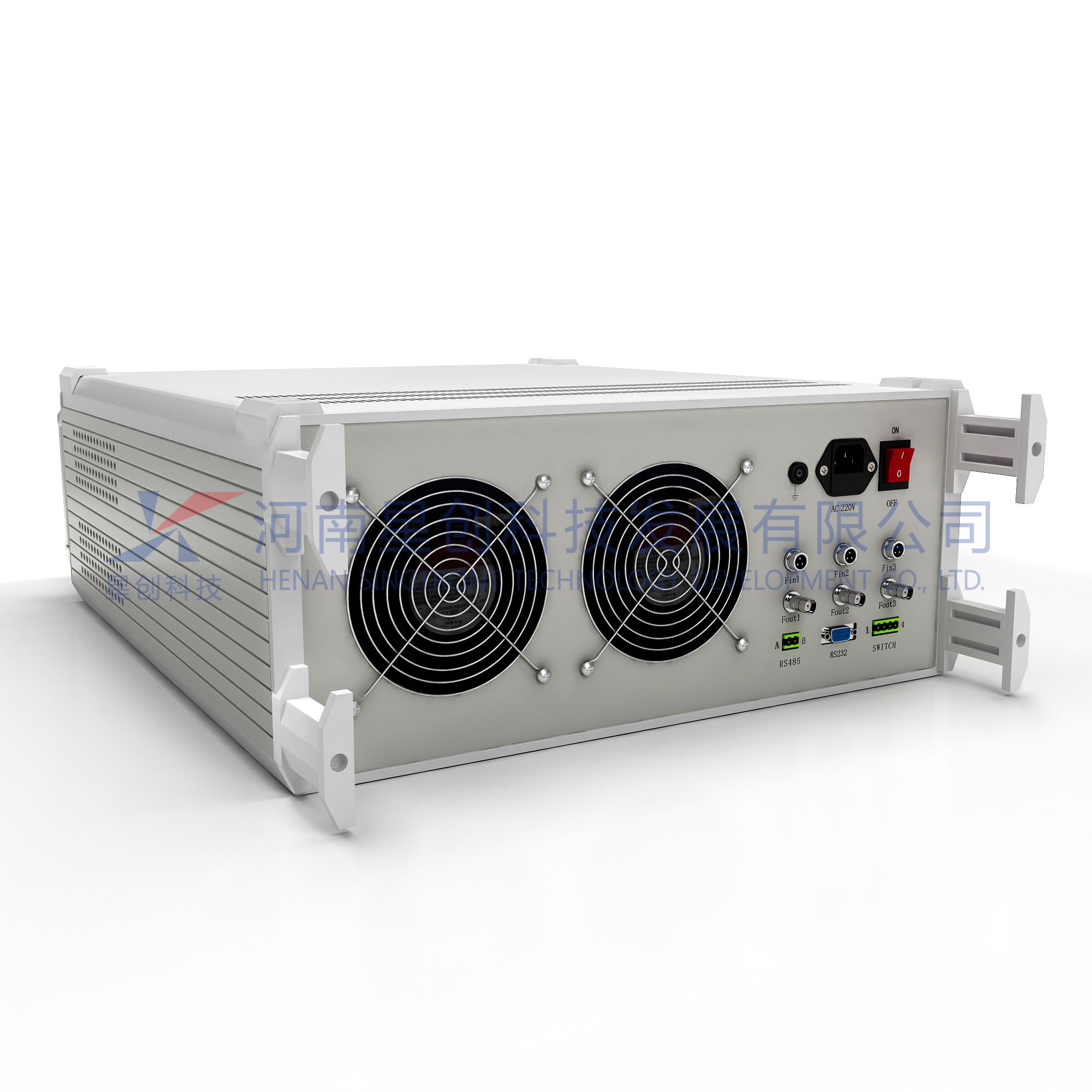

13、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。
| 功能項 | 參數 |
|---|---|
| 準確度 | 0.05級 |
| 表源一體功能 | 是 |
| 基本功能 | 標準三相電壓、電流、相位、有功功率、無功功率、視在功率、功率因數、相位、頻率輸出 |
| 單相輸出功能 | 有 |
| 合相輸出功能 | 有 |
| 設置調節功能 | 所有電參數任意設置、連續可調 |
| 諧波功能 | 無 |
| 向量圖顯示 | 有 |
| 電能誤差校驗 | 有 |
| 電能累計走字 | 有 |
| 脈沖輸入輸出 | 無 |
| 試驗點編輯 | 無 |
| 操作方式 | 觸摸屏+按鍵+上微機 |
| 通訊接口 | RS232和 485接口，通訊協議開放 |
| 上微機控制 | 帶上微機控制軟件 |
| 中英文版 | 無 |
| 遠程升級 | 有 |
| 自校準功能 | 有 |
| 軟件修正 | 有 |
| 保護功能 | 自動保護，故障報警 |
| 電壓量程 | 量程：（600V）、380V、220V、100V、57.7V ；調節范圍：(0-120)%RG；調節細度：0.01%RG |
| 輸出電壓指標 | 準確度：0.05%RG； 穩定度：≤0.02%/3min；輸出功率：每相20VA ；滿負載調整率：0.02%RG；失真度：≤0.1%（非容性負載） |
| 電流量程 | 量程： 10A、5A、1A、0.2A、0.05A；調節范圍:(0～120)%RG；調節細度: 0.01%RG |
| 輸出電流指標 | 準確度： 0.05%RG ; 穩定度： ≤0.02%/3min；輸出功率：每相20VA ; 滿負載調整率：0.02%RG；失真度：≤0.1%(非容性負載） |
| 有功功率 | 準確度： 0.05%RG; 穩定度： 0.02%RG/2min |
| 無功功率 | 準確度：0.1%RG ; 穩定度： ≤0.02%/3min |
| 相位 | 0°～359.999°；調節細度：0.001°;準確度： 0.02° |
| 頻率 | 40Hz～70Hz；調節細度： 0.0001Hz ；準確度:0.001Hz |
| 功率因數 | -1～0～+1 ；調節細度： 0.0001 ；準確度：0.001 |
| 諧波分析 | 諧波次數：2-51次； 諧波含量設置范圍：0～40% 諧波含有率設置準確度：設置值±0.1% |
| 間諧波設置 | 諧波次數： 1.1～50.0次 ；分辨率: 0.05次；總諧波含量： 0～40.00% 諧波相位： 0°～359.999° 諧波設置準確度：（±5%）RD，RD為設置的諧波含量 |
| 直流電壓輸出 | 無 |
| 直流電流輸出 | 無 |
| 直流功率 | 無 |
| 直流電壓測量 | 無 |
| 直流電流測量 | 無 |
| 閃變參數 | 調制波： 矩形波/正弦波可選； 電壓變動: (0～10.000)%Un； Pst準確度: 5% (IEC868) |
| 驟升/驟降參數 | 電壓升/降幅度: (0～10.000)%Unt1: 1.000mS～60000mS；t2: 1.000mS～60000mS ；t3: 1.000mS～60000mS |
| 三相不平衡度 | 電壓、電流對稱度：≤0.02% |
| 工作電源 | AC220V±15% |
| 產品規格 | 449mm×455mm×177mm；重量 18Kg |
