產品別稱：     三相交直流標準源、   交直流標準源、   三相交直流標準功率源 、直流標準源、直流功率源 、 三相交流標準源、 三相標準源、 三相標準功率源、單相交直流標準源、 多功能校準儀、 多功能校準源、 三相交直流儀表校驗儀

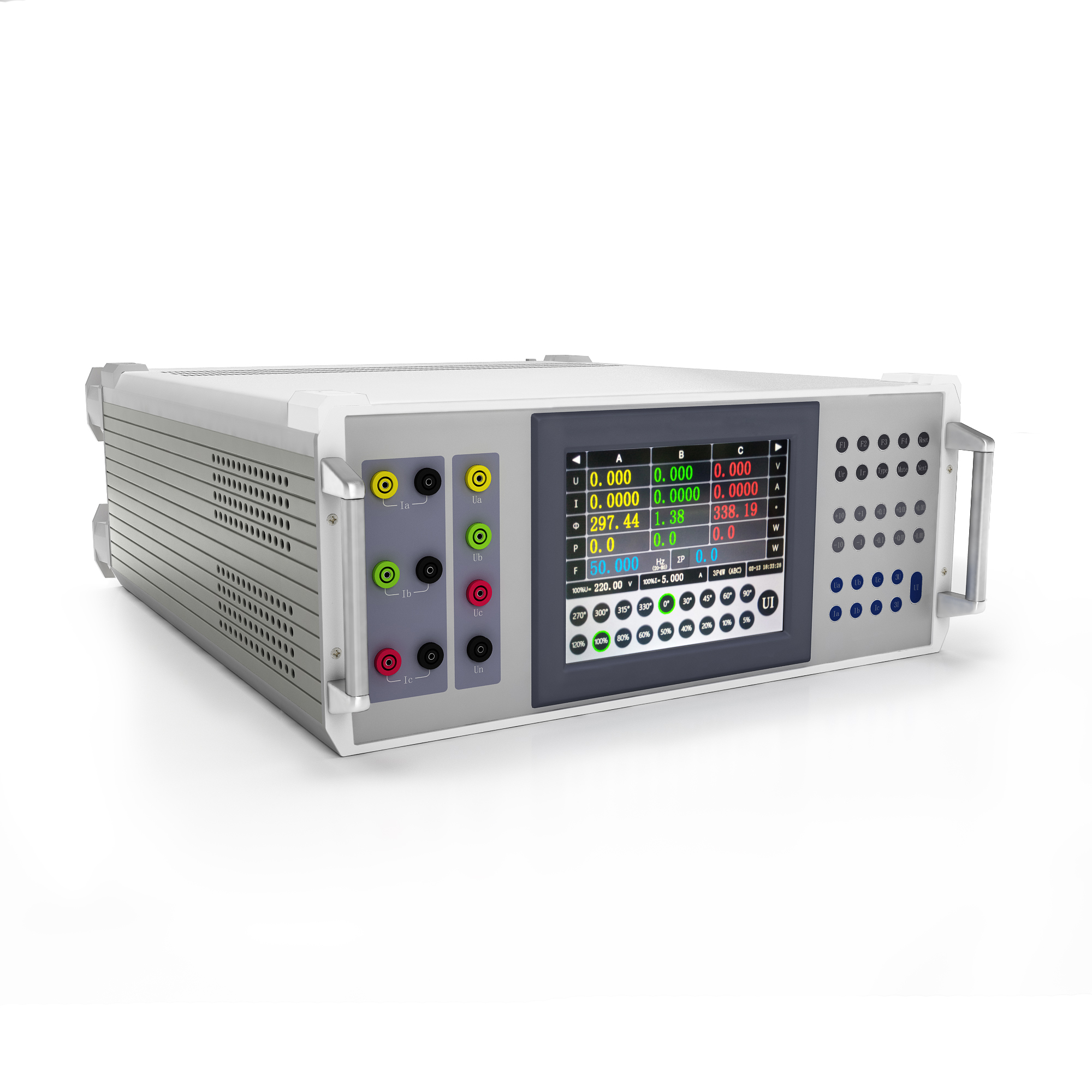

本產品可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號。也可以產生直流電壓、直流電流，同時還可以測量變送器的二次輸出信號。

主要用于交直流電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端、物聯網電能表、智能量測開關、智能斷路器、以及智能計量模塊等儀器設備的測試和檢定。

一 、主要功能和特點

1、交流電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2、交流電壓、電流、相位調節，可同時針對三相或任意一相進行。

3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。

4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。

5、具有合相功能，合相狀態下，三相電流可以并聯在一起作為單相使用。

6、高精度、高穩定度直流電壓、直流電流信號輸出。

9、可以測量變送器的二次輸出信號。

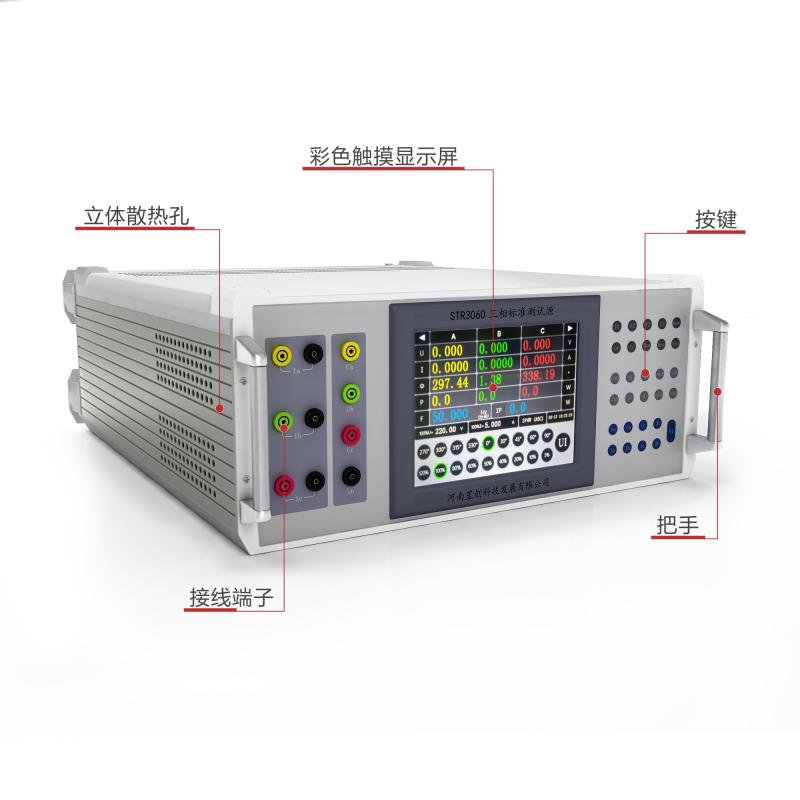

10、采用800×600大屏幕可觸摸液晶顯示屏，可實時顯示32種電參數。

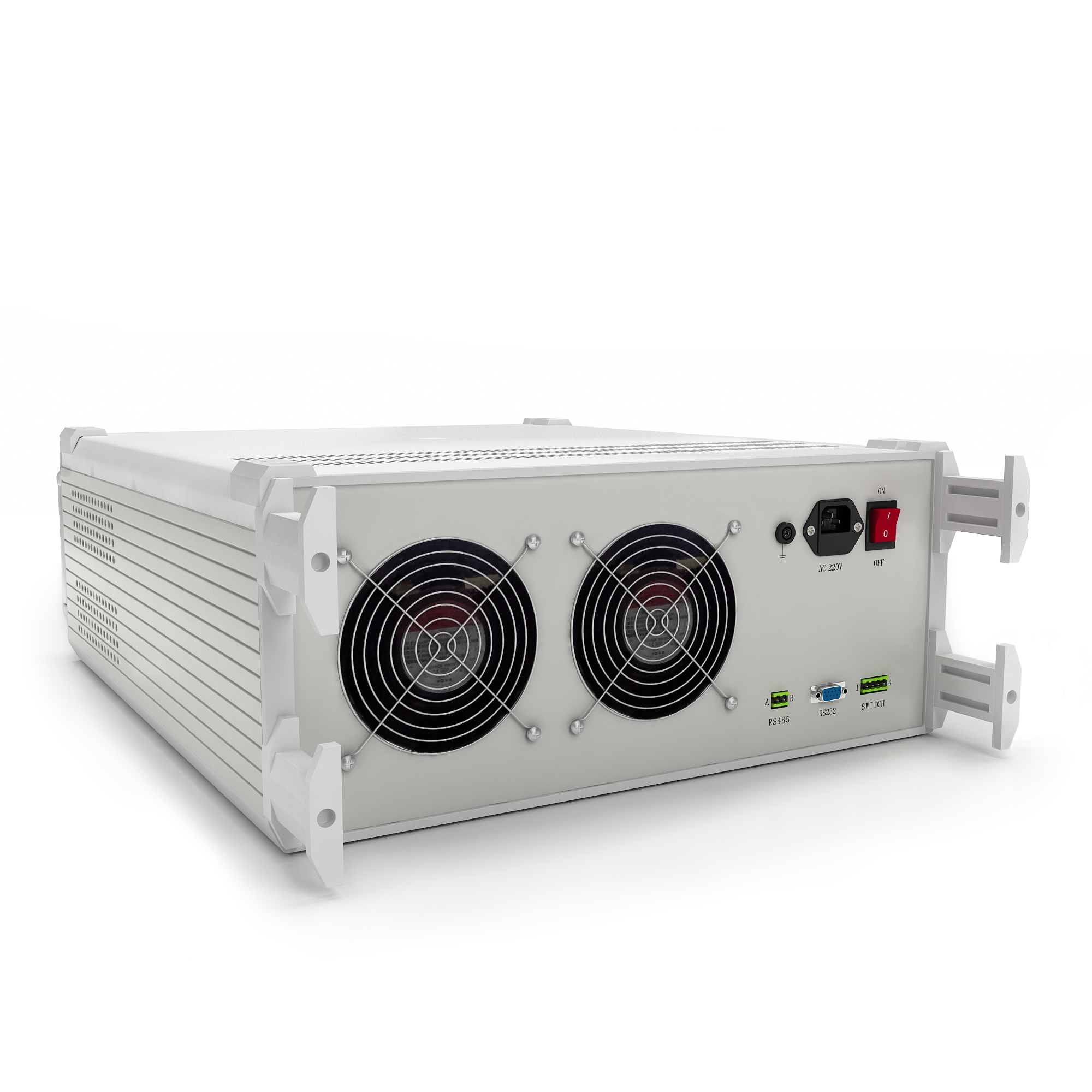

11、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作。儀器配備多種格式通訊協議，便于用戶進行二次開發。

12、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。

二、 技術指標

1、交流電壓輸出

電壓量程：380V、220V、100V、57.7V

調節范圍：(0-120)%RG        調節細度：0.01%RG

準確度：0.1%                    穩定度：≤0.02%/2min

每相最大輸出功率：20VA          失真度：≤0.3%（非容性負載）

2、交流電流輸出

電流量程：20A、5A、1A、0.2A

調節范圍:  (0～120)%RG           調節細度:  0.01%RG

準確度：0.1%                     穩定度：≤0.02%/2min

每相最大輸出功率：20VA    失真度：≤0.3%（非容性負載）

3、有功功率

準確度：0.1%                     穩定度：0.02%/2min

4、相位

調節范圍:  0°～359.99°         調節細度： 0.02°

準確度： 0.05°

5、頻率

調節范圍： 30Hz～70Hz；          調節細度： 0.001Hz

準確度： 0.005Hz

6、功率因數

調節范圍： -1～0～+1             調節細度： 0.001

準確度： 0.001

7、直流電壓輸出

電壓量程：1000V、300V、150V、75V、10V、1V、200mV、75mV。

調節范圍：1000V量程：(0-105)%RG ，其它量程：(0-120)%RG       調節細度：0.01%RG   準確度：0.05%   穩定度：≤0.02%/2min

最大輸出電流：1000V量程：20mA。

             300V、150V、75V量程：60mA。

             10V、1V、200mV、75mV量程：200mA。

8、直流電流輸出

電流量程：25A、5A、1A、200mA、100mA、20mA、10mA、1mA、100uA。

調節范圍:  (0～120)%RG          調節細度:  0.01%RG

準確度： 0.05%                  穩定度：≤0.02%/2min

最大輸出電壓： 25A、5A、1A量程：4V。

              其它量程：20V。

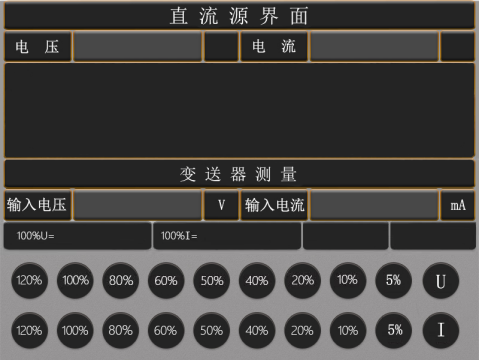

   9、變送器測量

        輸入電壓范圍：±10V，準確度：0.05%。

        輸入電流范圍：±20mA，準確度：0.05%。

10、環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

     工作電源： AC220V±15%，最大功耗400VA

11、規格   外觀尺寸450mm×520mm×178mm  重量： 25Kg
