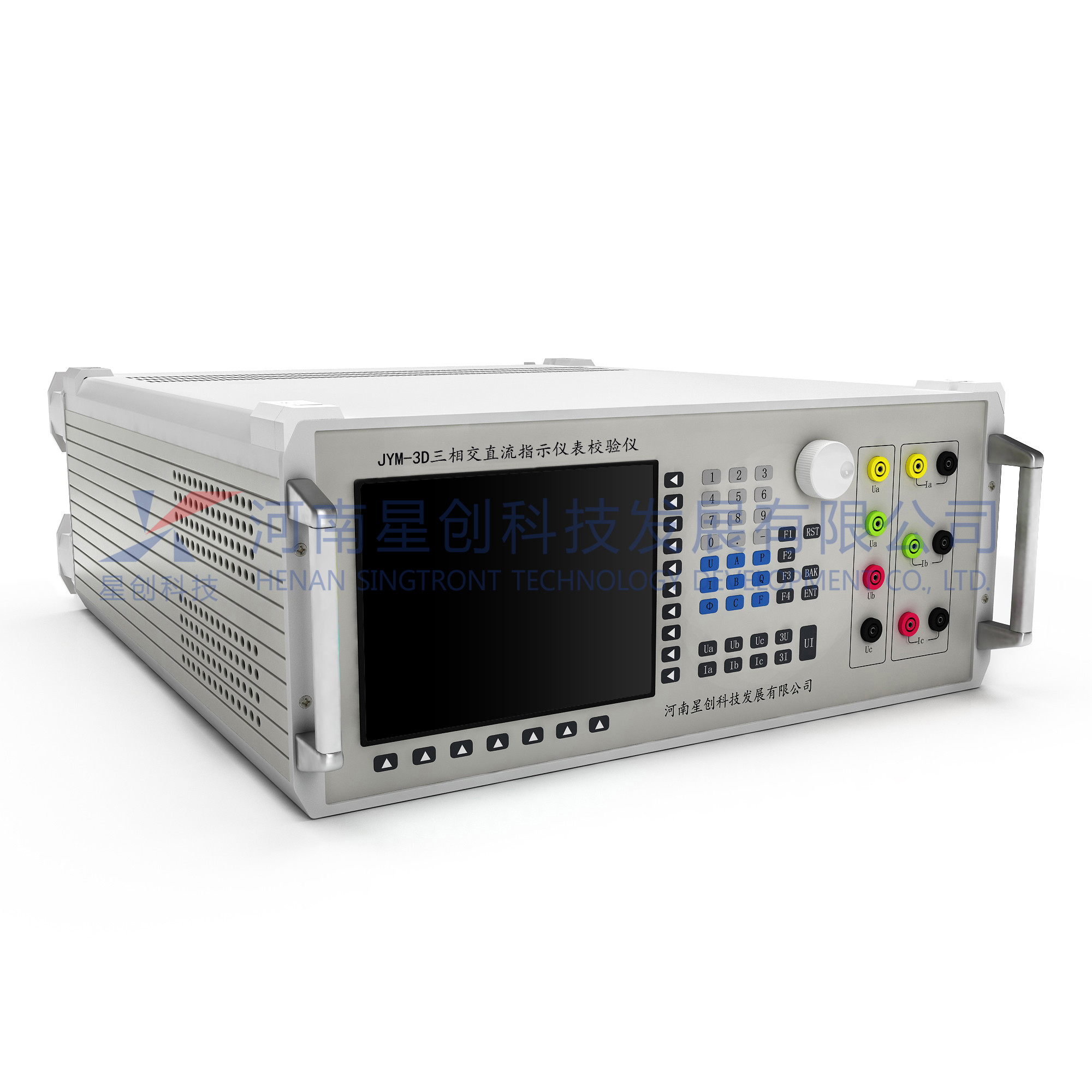

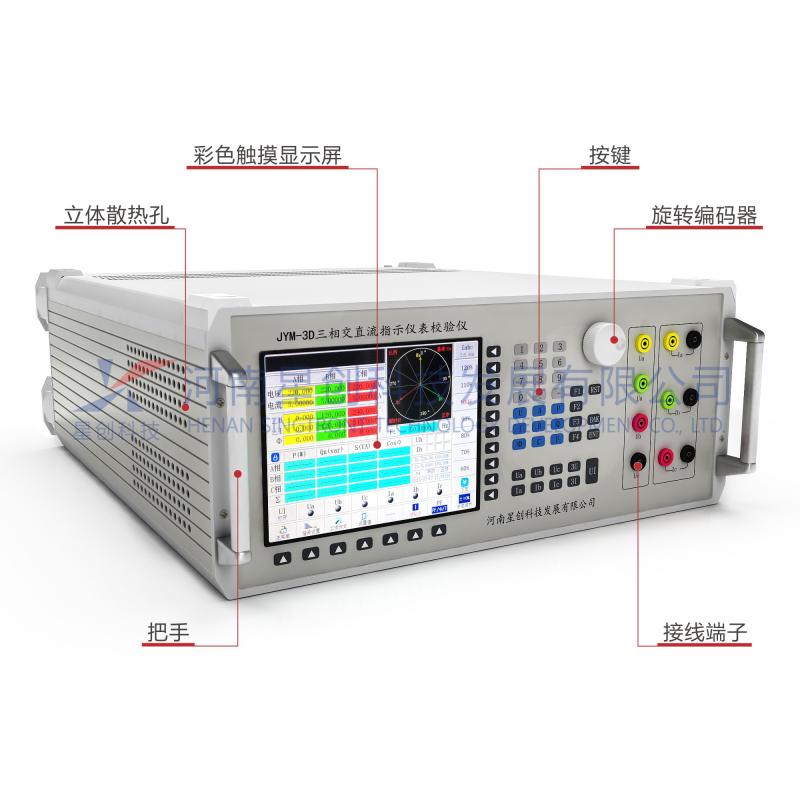

產品別稱: 指示儀表檢定裝置 儀表校驗儀 交直流指示儀表校驗儀 指示儀表校驗儀 電力儀表校驗儀 數顯儀表校驗儀 儀表檢定裝置 交直流儀表檢定裝置
產品特點:
1、可廣泛用于檢測各種交直流數字儀表、電力儀表、指示儀表、互感器、數字測控裝置、無功補償控制器及其他電子產品的各項指標。
2、可軟件校準輸出交直流電壓、電流、相位和功率,各項輸出均采用動態負載自動調整技術,降低了負載調整率。
3、交直流標準源輸出頻率可以0.0001Hz細度任意調節。三相電壓之間、三相電流之間、各相電壓和電流之間可以0.001°細度任意移相。
4、可輸出2~51次標準調制諧波,可進行單次或任意多次諧波疊加輸出。
本機有0.02級0.05級、0.1級三種精度等級產品供客戶選用
功能項 | 參數 |
---|---|
交流電壓量程 | (600V)、380V、220V、100V、57.735V(量程可選) ;調節范圍:(0-120)%RG,調節細度:0.001%RG; |
交流電壓指標 | 準確度:0.05%RG;穩定度:≤0.005%/2min;失真度:≤0.05%(非容性負載)輸出負載: 每相20VA/ |
交流電流量程 | 25A、5A、2A、1A、0.05A(量程可選);調節范圍: (0~120)%RG 調節細度: 0.001%RG |
交流電流指標 | 準確度0.05%RG;穩定度: ≤0.005%/2min;失真度≤0.05%(非容性負載);輸出負載: 每相20VA |
功率指標 | 準確度:0.05%RG;穩定度: 0.005%RG/2min |
相位 | 調節范圍: 0°~359.999°;分辨率0.001°;準確度:0.02° |
功率因數 | 調節范圍: -1~0~+1;分辨率: 0.00001;準確度: 0.05%RG |
頻率 | 調節范圍: 45Hz~65Hz;;分辨率: 0.0001Hz;準確度: 0.0005Hz |
諧波設置 | 諧波次數: 2~51次;總諧波含量: 0~40.00%;諧波設置準確度: (10%±0.1%)RD |
直流電壓 | 840V、600V、300V、150V、75V、30V、10V、1V、200mV、75mV |
直流電壓指標 | 調節范圍: (0~120)%RG ,調節細度: 0.001%RG;準確度: 0.05%RG;穩定度: ≤0.005%/2min 紋波含量: ≤1% |
直流電流 | 25A、5A、1A、200mA、100mA、20mA、10mA、1mA、 100uA |
直流電流指標 | 調節范圍:(0~120)%RG ;調節細度: 0.001%RG;準確度: 0.05%RG;穩定度: ≤0.005%/2min 紋波含量: ≤1% |
工作電源 | AC220V±15% |
規格 | 440mm X 177mm X 370mm;重量19Kg |
